Mini cortadora de fibra óptica de alta precisión HFS-100

1. Guarde el producto en un lugar seco y limpio a temperatura normal.

2. No moje el producto, no lo golpee violentamente ni limpie la almohadilla de goma con alcohol.

3. Limpie la suciedad de la placa de presión periódicamente.

4. Limpie constantemente el colector y asegúrese de que no haya polvo ni suciedad de aceite en su interior.

Consulta ahora

Especificaciones

Nombre del producto	Cuchilla de fibra
Diámetro de fibra desnuda aplicable	125 μm
Núcleo de fibra aplicable	Núcleo único
Longitud de corte de fibra	5~20+ mm
Ángulo de corte promedio	≤0,5°
Vida útil de la cuchilla	≥48000 veces (1000 veces16 posiciones3 alturas ajustables)
Tipo de cuchilla	Φ22(mm)φ4(mm)Alto:2(mm)
Dimensión	91 ancho x 82 profundidad x 51 alto (mm)
Peso	231 gramos
Fijación de fibra	Accesorio cuatro en uno
Estándar	Coleccionista\Caja\Manual de instrucciones\Llave Allen

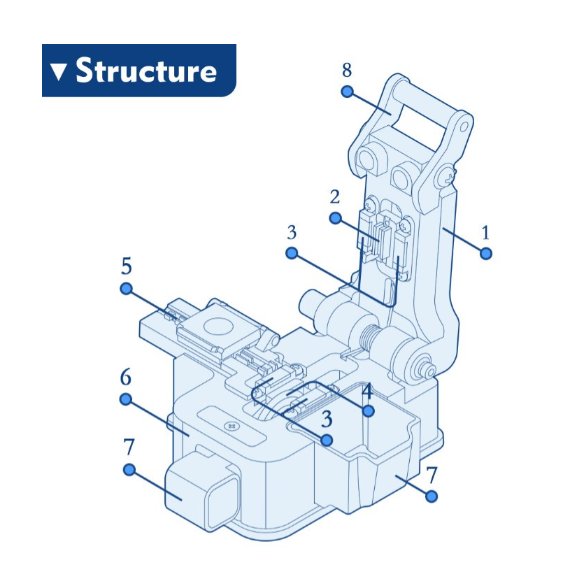

Accesorios opcionales	Accesorio multifuncional	1. Placa de cubierta 2. Bloque 3. Almohadilla de goma 4. Cuchilla 5. Fijación de fibra 6. Base 7. Deslizador 8. Barra de presión 9. Colector

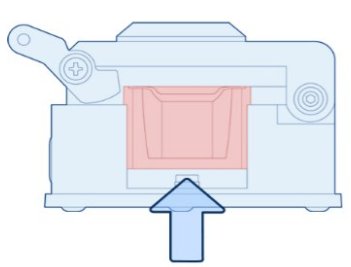

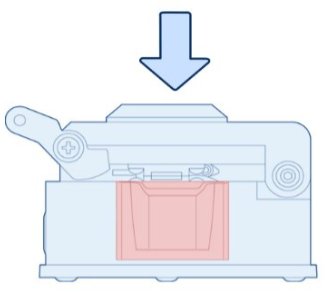

Presione la tapa hacia abajo	Levante el colector con un poco de fuerza y luego podrá retirarlo fácilmente.

Método de ajuste de la altura de la cuchilla

1. Afloje el tornillo de fijación de la cuchilla con una llave Allen.

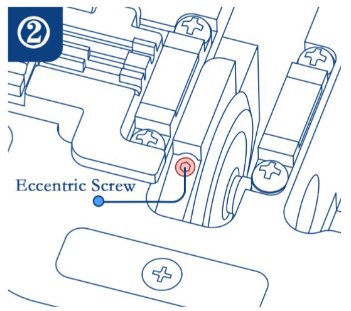

2. Ajuste ligeramente el tornillo excéntrico en el sentido de las agujas del reloj.

Bajar la cuchilla, en sentido antihorario es para levantar la altura de la cuchilla

3. Coloque la fibra que retira la capa de revestimiento en el accesorio.

Presione la cubierta del accesorio, empuje el bloque hacia adelante y hacia atrás

y verifique si la cuchilla toca ligeramente la fibra. Ajuste el

Coloque correctamente la posición y fije el tornillo,

Método de cambio de posición de la cuchilla

Reemplazar la cuchilla

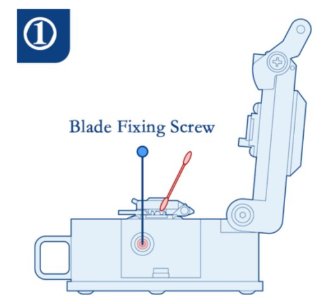

Utilice una llave Allen para aflojar el tornillo de fijación de la cuchilla.

Presione la escala de la cuchilla con un hisopo de algodón y gire la cuchilla en sentido antihorario hasta una nueva posición.

1. Afloje el tornillo de fijación de la cuchilla, retire la cuchilla vieja con las pinzas de plástico e instale una cuchilla nueva.

2. Ajuste la altura de la cuchilla según el método 'Método de ajuste de la altura de la cuchilla'.

Paso de corte

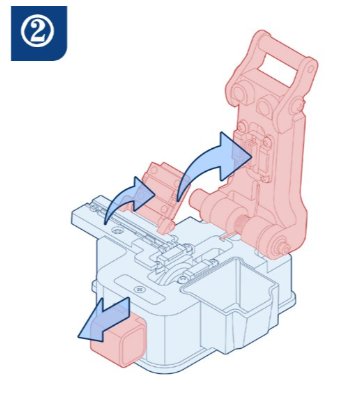

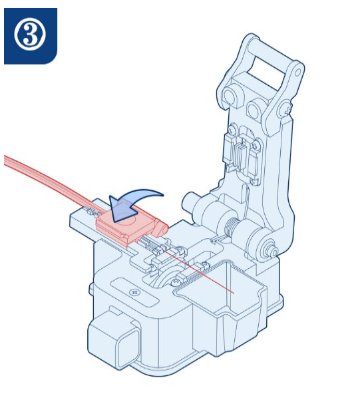

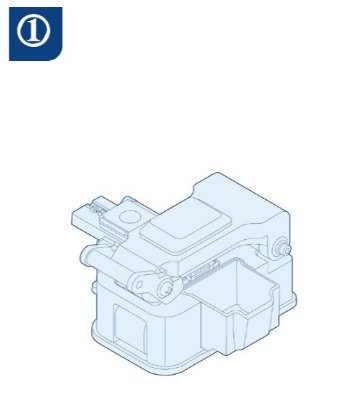

Estado inicial de la cuchilla.	Abra la placa de cubierta y la cubierta del accesorio; el control deslizante recuperará su forma automáticamente.	Ponga la fibra dentro.

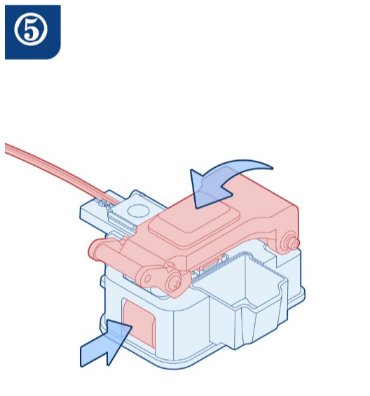

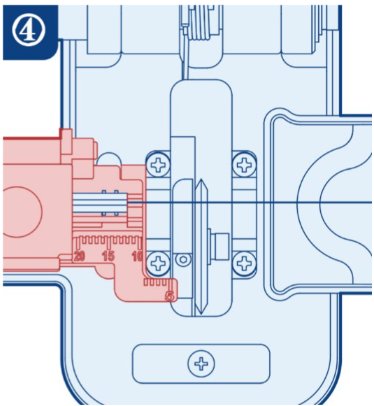

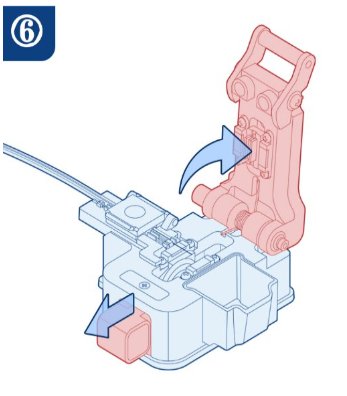

Alinee las escalas y asegúrese de que la fibra esté en estado horizontal.	Cierre la cubierta y empuje el bloque hacia atrás para completar el corte.	Abra la tapa del dispositivo y saque la fibra.
