Optical cable line inspector NK81800

Analizador rastreador de cables ópticos

El instrumento de análisis de trayectorias de cables ópticos es un completo instrumento de prueba desarrollado por Qingdao Nokel Communication Technology Co., Ltd. para localizar y posicionar rutas de cables ópticos, medir pérdidas en cables ópticos y detectar puntos de falla. Integra dos funciones: un reflectómetro óptico de dominio temporal de alta precisión y un sistema de detección de vibraciones distribuidas de alta sensibilidad en cables ópticos. Mediante una aplicación móvil de control remoto inalámbrico, puede comprobar rápidamente el rendimiento del enlace y localizar la vibración del cable óptico. Se puede utilizar para la verificación de rutas de cables ópticos monomodo, la monitorización en línea y la localización de puntos de falla.

Características técnicas

• La tecnología de detección de alta sensibilidad de fibra óptica se utiliza para detectar la percepción de vibraciones leves en el cable óptico y puede detectar la longitud del cable óptico.

• La fibra óptica se utiliza como sensor, la distancia de medición es amplia y la distancia máxima de detección de vibraciones es de hasta 40 km; OTDR La distancia máxima de medición es de hasta 180 km.

• Se utiliza una fuente de luz láser con relación de supresión de modo de orden alto, la resolución de la distancia de medición es alta y el mínimo puede alcanzar ±2 m.

• OTDR La precisión de la medición de pérdida es alta y la precisión de la medición puede alcanzar 0,002 dB.

• Alta resolución de tiempo de medición, el tiempo de actualización es de 18 ms.

• El detector de cable óptico logra fácilmente la detección táctil en el haz de cables ópticos y encuentra el cable óptico objetivo.

• Admite host con acceso a Internet móvil, interfaz de operación mediante teléfono inteligente, una sola persona puede operar para lograr todas las funciones de medición.

• El equipo está equipado con alarma de falla, alarma de falla de energía, alarma de anomalía de red y funciones de monitoreo de señal inalámbrica.

Escenarios de aplicación

Redes de sistemas

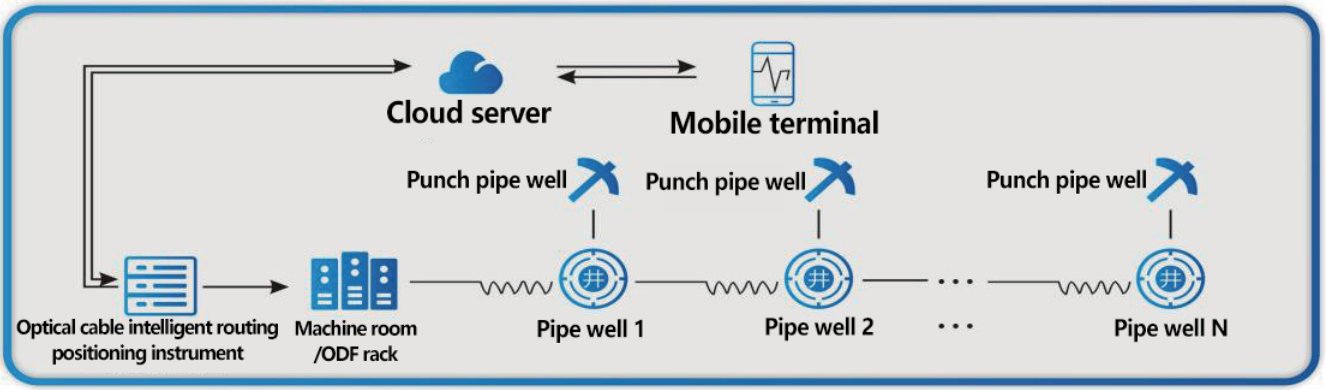

En este sistema, la fibra óptica se utiliza como sensor de vibraciones para captar las vibraciones en un extremo remoto y, a la vez, sirve como medio de transmisión de señales, transmitiendo las señales reflejadas generadas por las vibraciones al host del sistema. Este analiza las señales y realiza cálculos algorítmicos para generar los resultados, que se envían al extremo remoto a través de internet. El personal de inspección remota realiza la detonación, y los resultados se visualizan simultáneamente en la aplicación móvil, lo que permite determinar de inmediato la ruta del cable óptico.

Detección de ruta de cable óptico

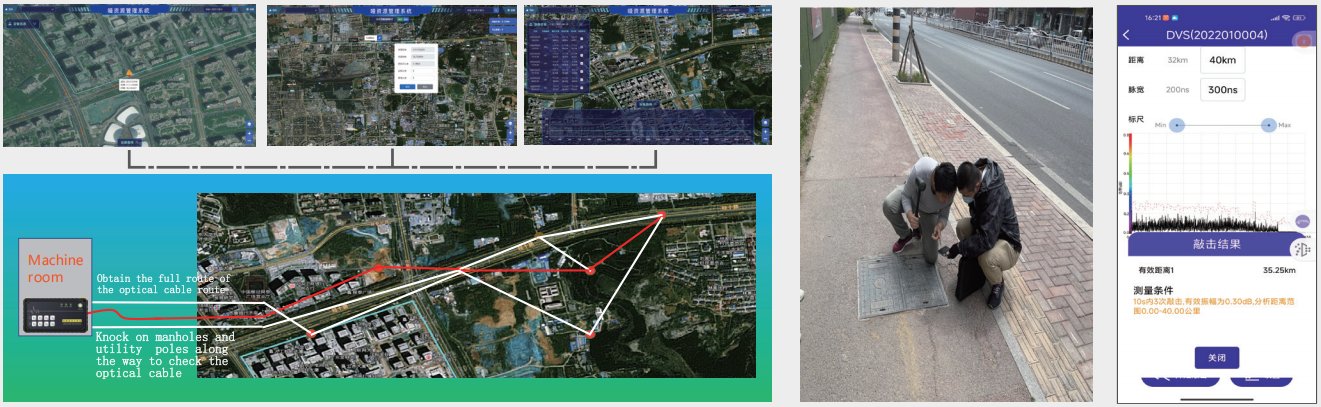

La fibra de repuesto del acceso lateral del cable óptico a la sala de máquinas, al golpear la tapa del pozo de la tubería y el poste a lo largo del cable óptico, se puede manipular el extremo de la aplicación portátil y se puede ver en tiempo real la señal de vibración y la distancia del cable óptico a probar, combinado con la información de longitud y latitud, la vibración se carga en el sistema de gestión del cable óptico, para lograr el estudio general de la ruta del cable óptico y facilitar el mantenimiento rápido en el período posterior.

Optical cable search and fault location

The high-sensitivity vibration technology of the optical cable line analysis instrument can accurately locate and  identify the target optical cable laid in manholes, tunnels, pipelines, and overhead poles. When the optical cable has a digging fault, the optical time domain reflectometer function tests the distance of the  optical cable breakpoint, and the high-sensitivity vibration detection function locates the position of the point,  achieving rapid repair.

Medición de pérdida de fibra óptica

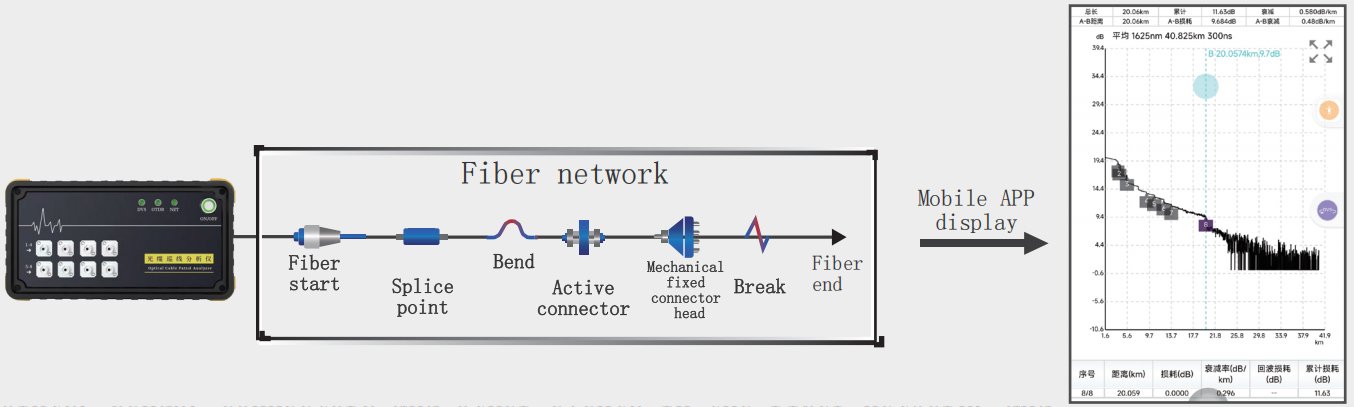

La función OTDR de precisión permite comprobar con precisión la pérdida de puntos de empalme, curvaturas, conectores y otros eventos en la red de fibra óptica, así como evaluar la calidad del enlace. Puede utilizarse junto con la función de detección de vibraciones del cable óptico para diagnosticar rápidamente fallos como grandes pérdidas e interrupciones en el enlace de fibra.

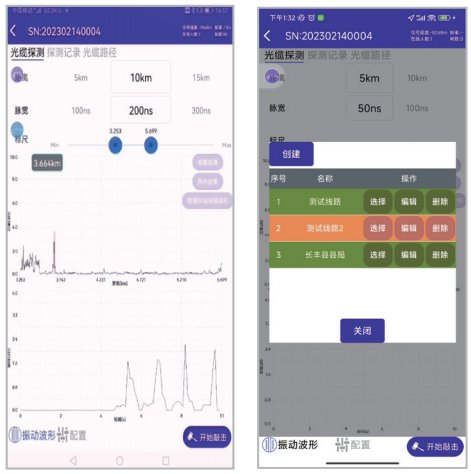

La aplicación interactúa con el dispositivo

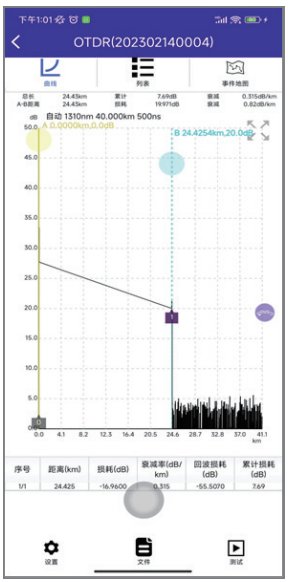

OTDR: Medición de la distancia y la pérdida del punto de falla

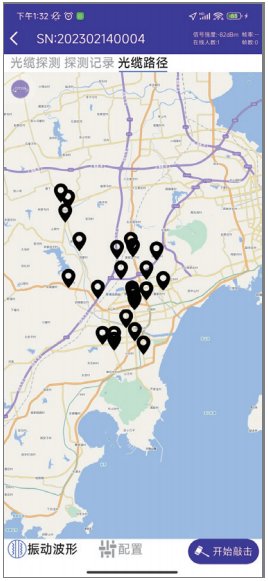

Detección de ruta: visualización intuitiva en el mapa GIS
Ubicación de la falla: toque el suelo para localizar la posición real del punto de falla

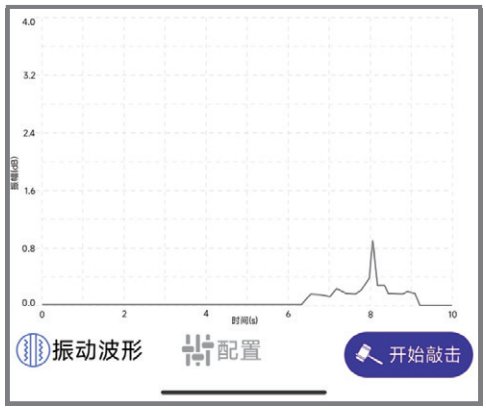

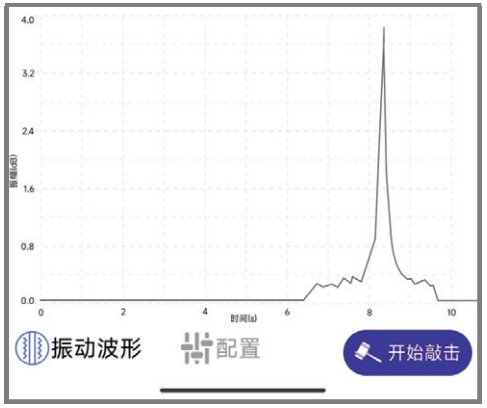

Identificación de cable óptico: introducir un vibrador de frecuencia constante para sujetar el cable óptico para lograr la automatización de la búsqueda no destructiva y la prueba del objetivo.
	Cable óptico de destino	Cable óptico no objetivo
