Análisis de escenarios: requisitos de identificación y pruebas de búsqueda de cables
Con la creciente demanda de cables ópticos, el número de núcleos se ha expandido de un solo núcleo a un máximo de 2096 núcleos. Sin embargo, cuantos más cables ópticos se entierran, más complejas se vuelven las rutas de tendido, lo que genera mayores problemas. Con el rápido desarrollo de las comunicaciones y la integración de nuevas fuerzas como la energía y la radiodifusión, la fusión de operadores ha resultado en una gran cantidad de cables ópticos que requieren mantenimiento. Las tuberías de cables ópticos se enfrentan a diversas amenazas potenciales. El tendido de múltiples cables ópticos en la misma tubería, los pigtails desordenados en los marcos de distribución óptica y la falta de etiquetas aumentan la dificultad del mantenimiento de las líneas de cable óptico. Cómo solucionar eficientemente las fallas de las líneas de cable óptico y obtener rápidamente información sobre los recursos de pigtails de cable óptico se ha convertido en un punto clave para los usuarios.
Función de censo de cables ópticos

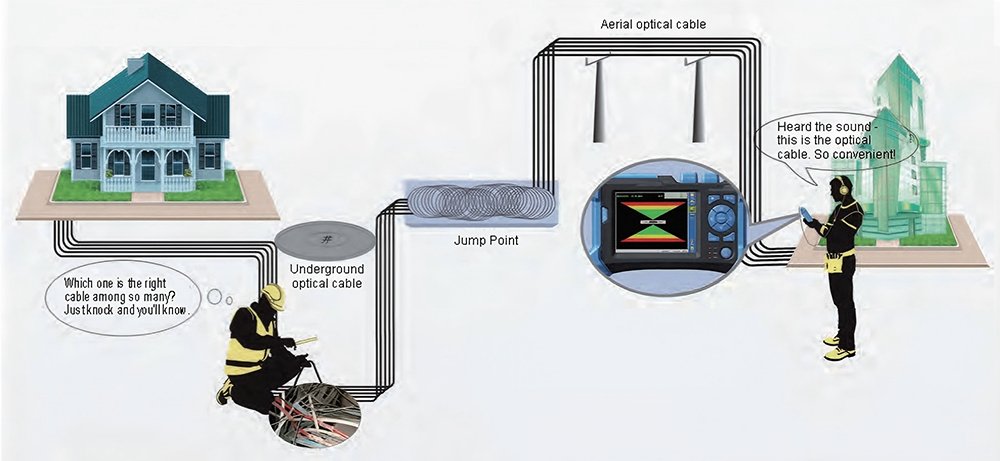

El identificador de cables ópticos está especialmente diseñado para ingenieros o técnicos de telecomunicaciones. Convierte las señales de vibración de los cables ópticos en señales visuales y de audio mediante demodulación óptica coherente, lo que permite la localización e identificación precisa de cables ópticos de destino tendidos en entornos como pozos de registro, túneles, tuberías y postes aéreos.
Los ingenieros solo necesitan tocar suavemente el cable óptico para identificar fácilmente el cable que necesitan encontrar. El identificador de cable óptico está especialmente diseñado para ingenieros o técnicos de telecomunicaciones. Convierte las señales de vibración de los cables ópticos en señales visuales y de audio mediante demodulación óptica coherente, lo que permite la localización e identificación precisas de los cables ópticos que se encuentran en entornos como pozos de registro, túneles, tuberías y postes aéreos.
Identificación del método de comparación de cables
Frente a estas fibras desordenadas, si no con nuestro topógrafo, el escenario común de construcción de fibra óptica en el sitio: los cables intrincados dificultan que los trabajadores de instalación y mantenimiento localicen con precisión el cable óptico defectuoso. El método para el personal de construcción es:
1）Comience desde el lugar conocido y tire uno por uno;
2）Utilice OTDR con cable óptico curvado, utilice OTDR con líquido de congelación rápida.

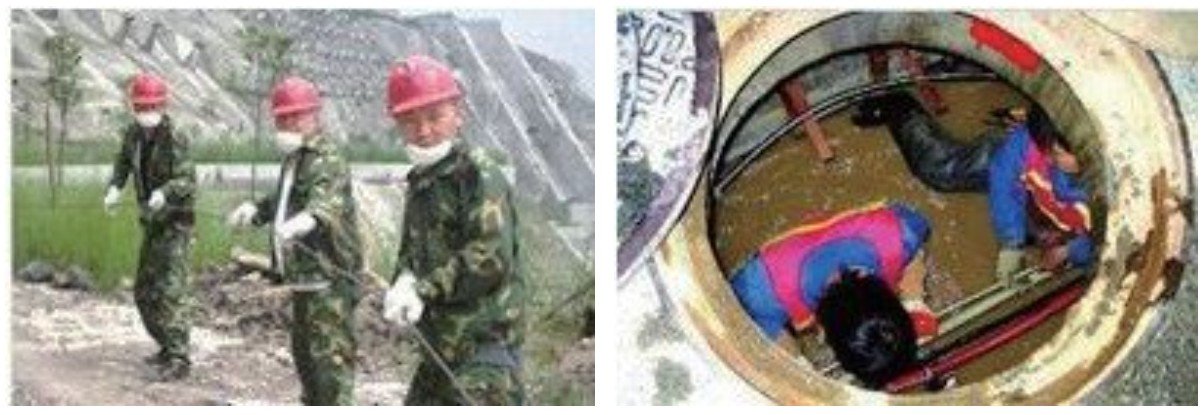

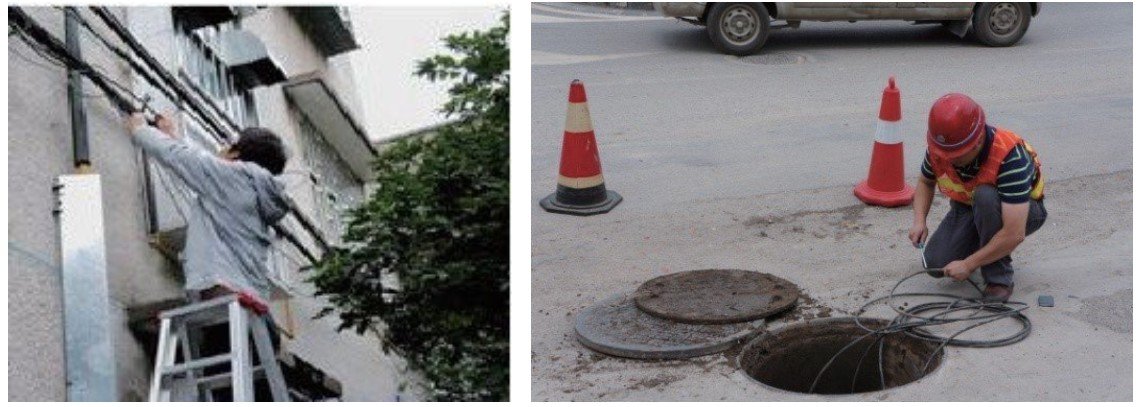

Método de estiramiento manual
Los trabajadores rastrearon la ubicación dañada conocida de un cable óptico en particular para encontrar el cable óptico que debían identificar.
Desventajas: requiere mucho tiempo encontrarlo, se desperdicia mano de obra, el lugar de encuadernación no se puede separar y hay muchas dificultades.
Utilice OTDR
La curva obtenida por la prueba OTDR del cable óptico doblado, el tipo escalera en la figura es el paso de pérdida causado por la flexión del cable óptico.
Desventajas:
1) Uso de OTDR más doblado del cable óptico (para dañar el cable óptico); Uso de OTDR con fluido criogénico (la dificultad de operación es alta, toxicidad potencial);
2) Los cables insensibles a la flexión, como el G.657, no pueden identificarse mediante ninguno de los métodos.
Inventario de fibra óptica
Cuando se cortan varios cables ópticos en la misma tubería al mismo tiempo (o durante un empalme), puede cortar fácilmente cada cable óptico para evitar demoras en la reparación de fallas (o errores de empalme) causados por la falta de información del cable óptico; al mismo tiempo, puede identificar cables ópticos en todos los segmentos del cable.

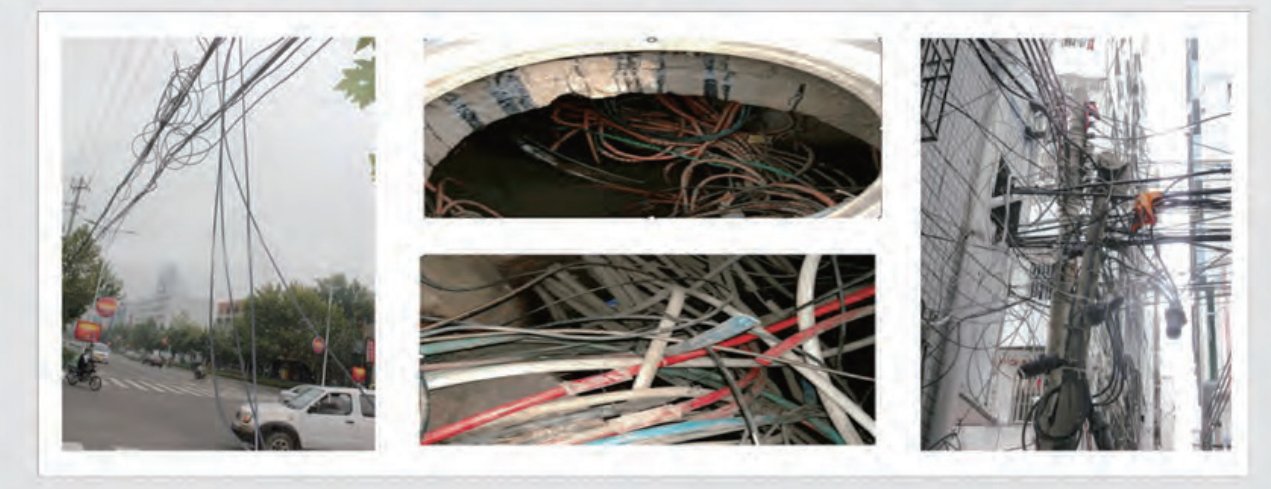

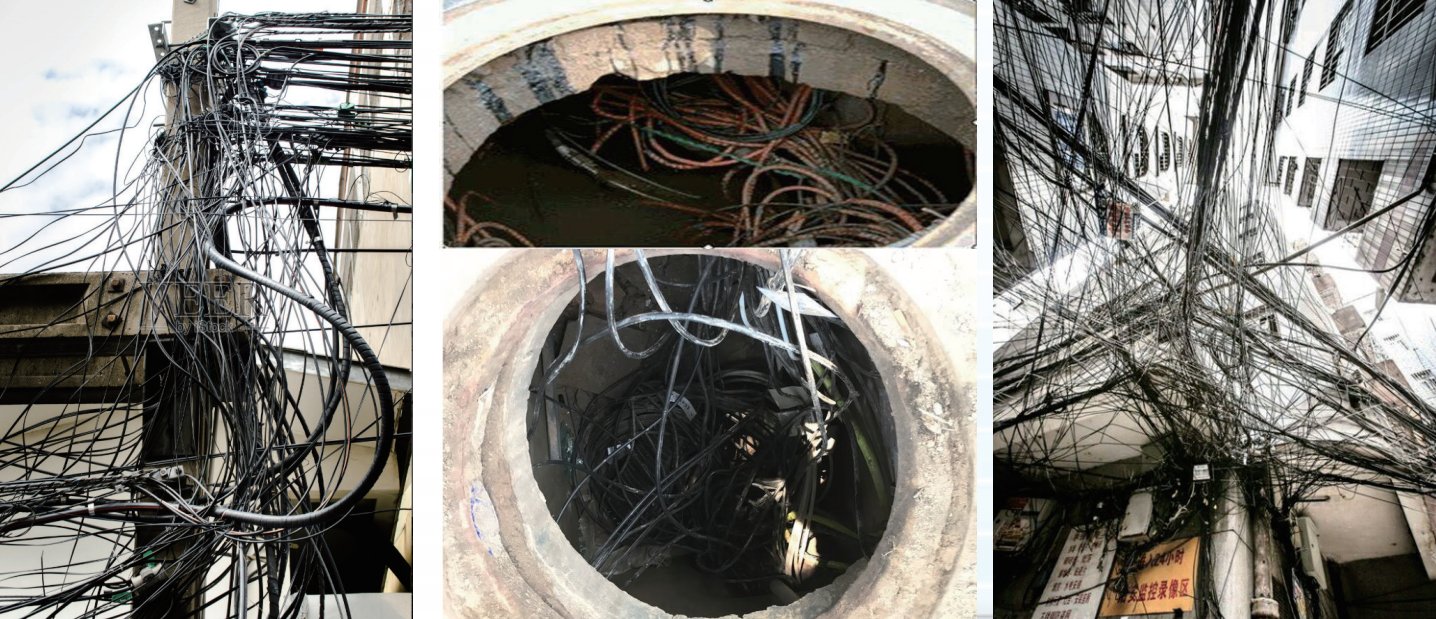

Escenario de fibra óptica in situ

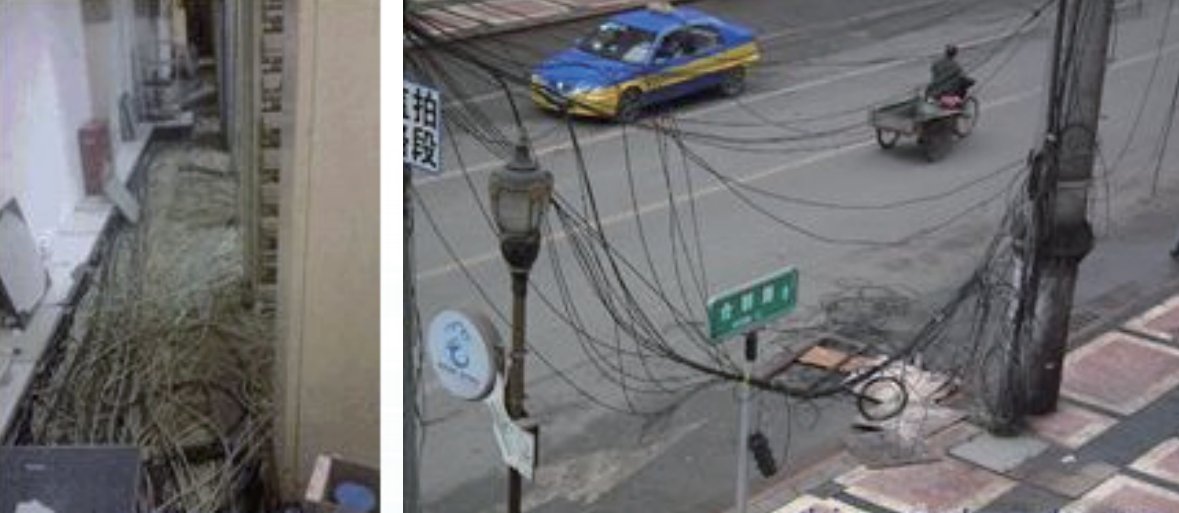

Los cables intrincados dificultan que los trabajadores de instalación y mantenimiento localicen con precisión el cable óptico defectuoso.
El mantenimiento y la gestión de un gran número de cables ópticos se ha convertido en un problema complejo. En particular, cuando las fallas en los cables ópticos son causadas por el envejecimiento, daños naturales o daños causados por el hombre, interfieren gravemente en el funcionamiento eficaz de la sociedad de la información y afectan la seguridad de la información. Por lo tanto, es fundamental detectar rápidamente la ubicación del cable óptico y realizar reparaciones y recuperaciones de emergencia lo antes posible.
Campo de aplicación
En entornos de tuberías, túneles, pozos de registro y aéreos, identifique con precisión el cable óptico remoto basándose en la fibra óptica de un solo lado.
Para la construcción de salas de máquinas, transformación de líneas, corte de cables ópticos, gestión normativa, levantamiento de recursos, mantenimiento de turno y otros trabajos para operadores de comunicaciones.
Ventajas del producto
El dispositivo portátil es pequeño y liviano, fácil de operar;
Optimización automática de los parámetros del dispositivo, adecuado para diferentes longitudes de líneas;
Prueba de detección no destructiva, alta precisión de reconocimiento;
Potente capacidad de aplicación en sitios web que satisfacen las necesidades de una amplia gama de usuarios de telecomunicaciones.
Multifuncional
Ayuda a los técnicos de campo a medir con rapidez y precisión.

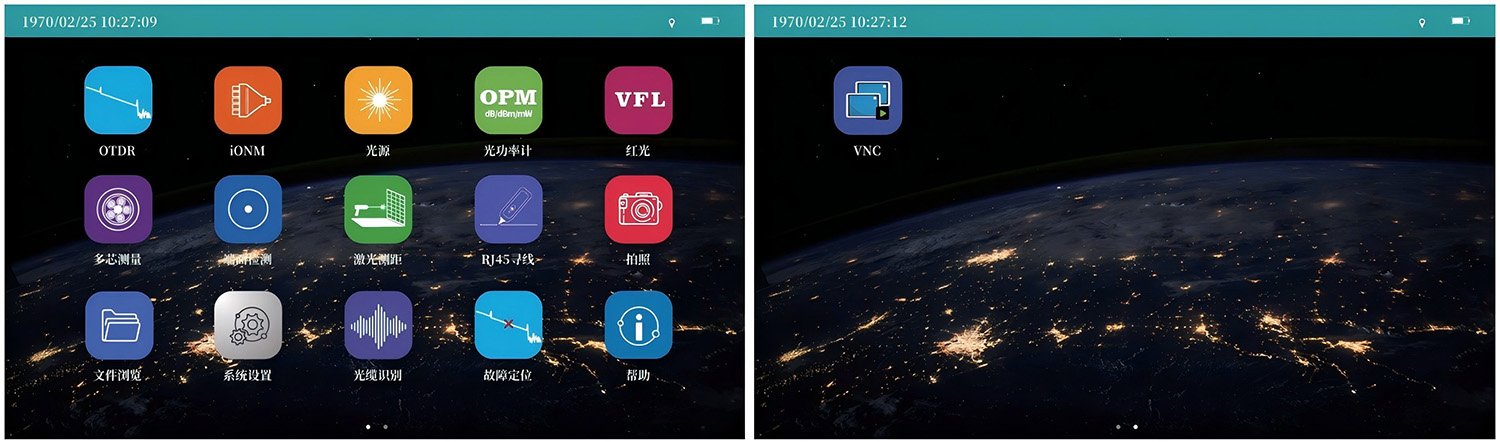

Al presionar el interruptor de encendido en el panel frontal, el instrumento se encenderá inmediatamente. La pantalla se encenderá y mostrará la interfaz principal, diseñada como una aplicación. Esta interfaz incluye funciones como la inspección de cables ópticos, OTDR, medidor de potencia óptica, fuente de luz, VFL y explorador de archivos, entre otras. El equipo cuenta con una pantalla multitáctil capacitiva de 8 pulgadas. Cada módulo de función se accede a la interfaz correspondiente con solo hacer clic en la aplicación correspondiente. La interfaz principal tiene dos páginas que se pueden cambiar deslizando el dedo.

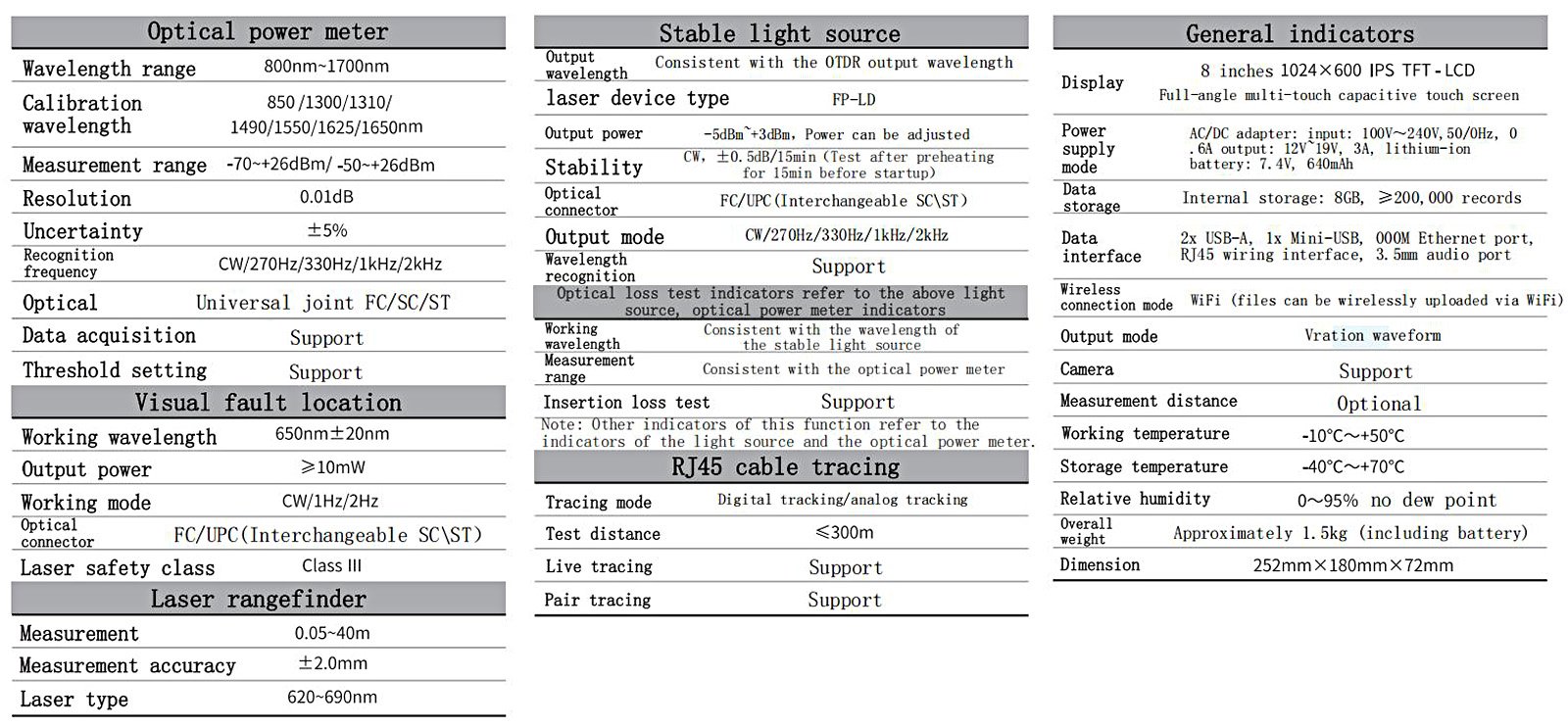

Análisis de otras funciones: prueba de longitud de onda múltiple, para satisfacer las necesidades del usuario al máximo.

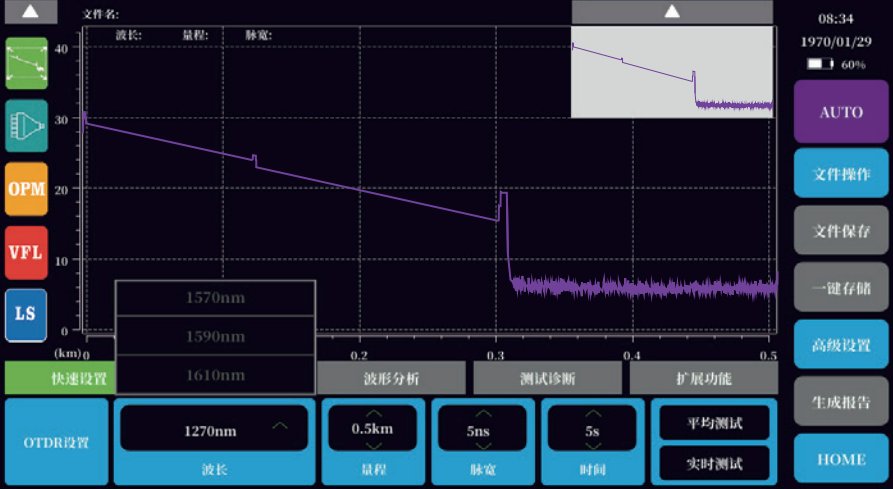

Reflectómetro óptico en el dominio del tiempo | Medir con precisión la pérdida de enlace
OTDR puede medir la longitud, la atenuación, la posición del punto de falla y la pérdida del cable de fibra óptica, lo que se utiliza ampliamente en la medición de la longitud del cable de fibra óptica y la atenuación de la pérdida. |  |

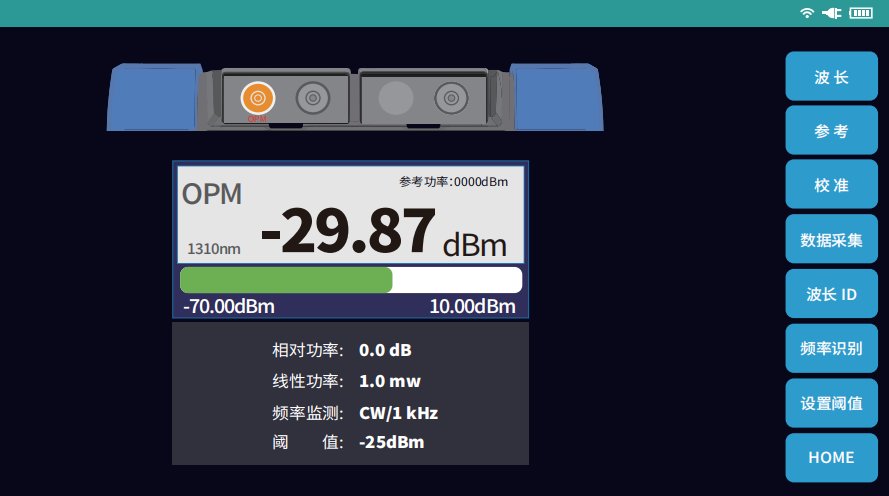

medidor de potencia óptica | Mida el valor de potencia óptica de la fibra
El medidor de potencia óptica puede detectar el valor de potencia óptica de la línea de fibra óptica, que se utiliza para la medición continua de la potencia de la señal óptica, la prueba de pérdida de enlace de fibra óptica y la prueba de continuidad de la línea óptica.
|  |

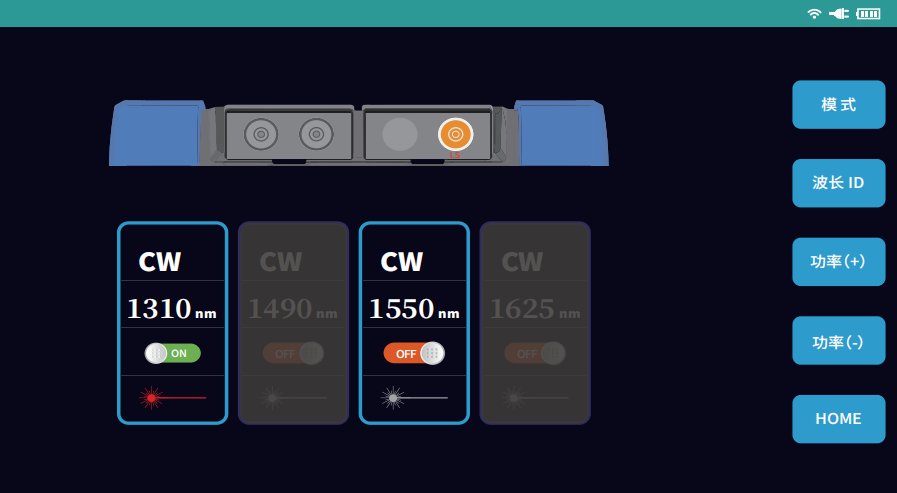

Fuente de luz | Mida la pérdida de inserción de extremo a extremo y la prueba de relación de división.
La fuente de luz se puede utilizar para pruebas de continuidad de líneas de fibra óptica, localización de fallas en líneas de fibra óptica y pruebas de pérdida de líneas de fibra óptica. |  |

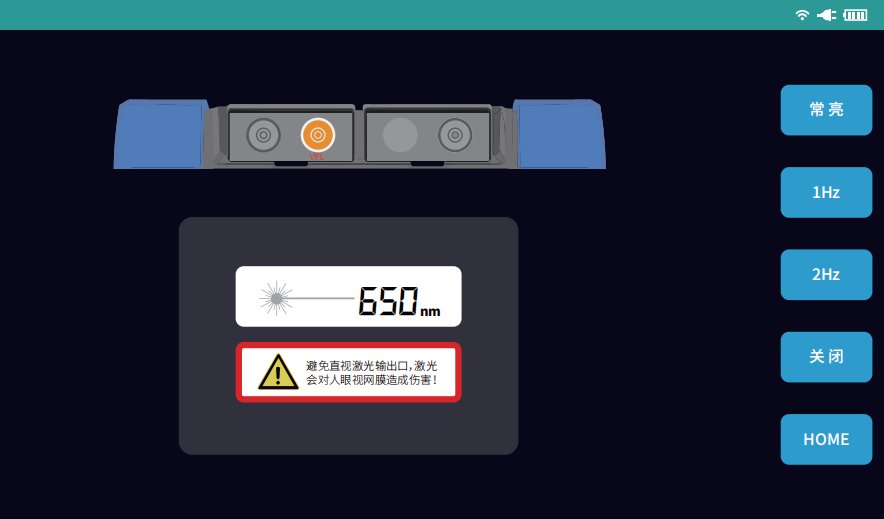

Luz roja | Detección de conectividad de fibra óptica y localización de fallos de rotura, flexión, etc. de fibra.
Pruebe cómodamente varios cables puente, cintas o haces de fibras y detecte la conectividad de la fibra mediante luz roja.
|  |

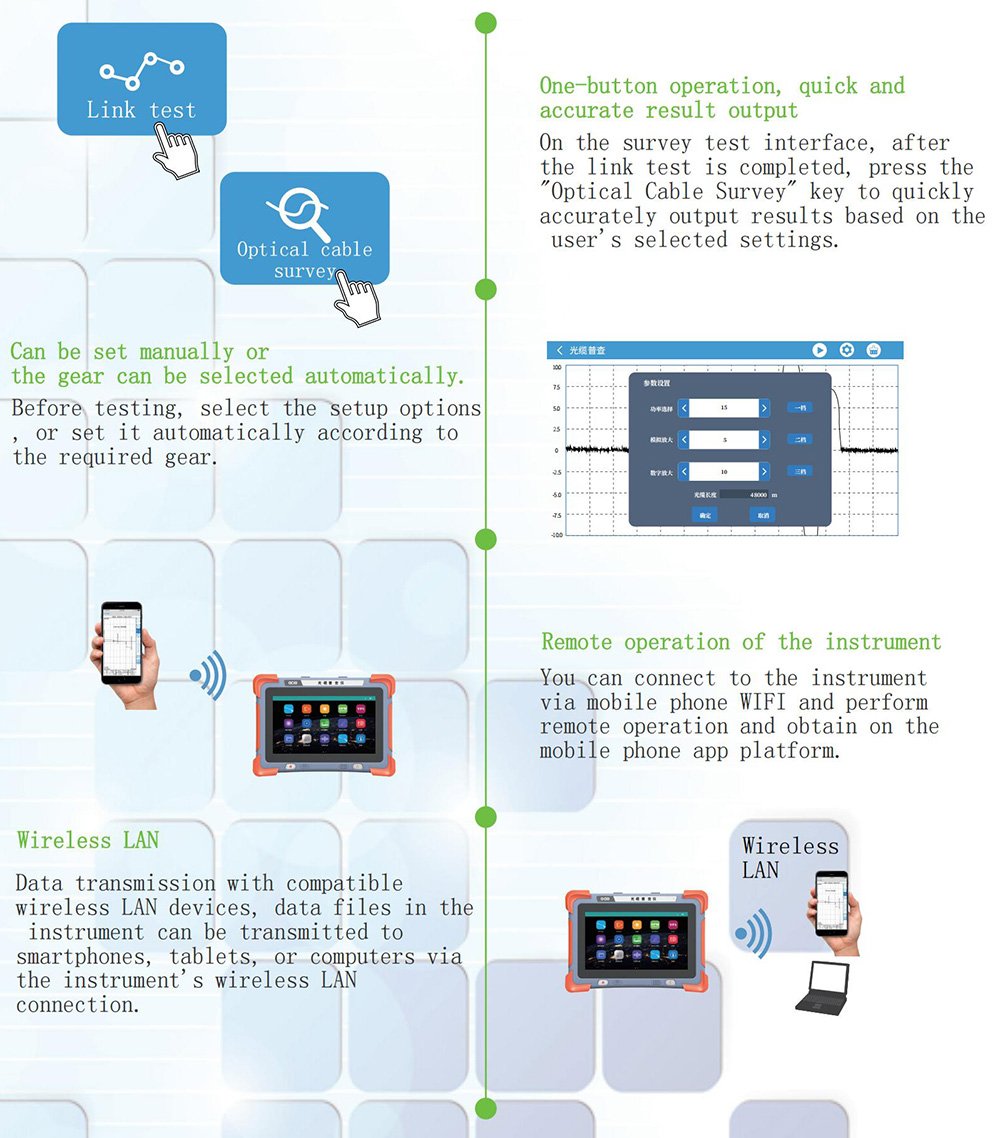

Combinado con funciones de aplicación móvil: operación más conveniente, transmisión rápida
